Bạn đang tìm hiểu về điện trở nhiệt để phục vụ nghiên cứu hay áp dụng vào hệ thống gia nhiệt công nghiệp? Với hơn 20 năm kinh nghiệm trong ngành hóa chất và thiết bị kỹ thuật, VIETCHEM sẽ giúp bạn giải mã từ A-Z về cấu tạo, ký hiệu điện trở nhiệt, công thức tính nhiệt lượng tỏa ra trên điện trở và cách lựa chọn loại nhiệt điện trở (NTC, PTC) tối ưu nhất cho hệ thống của bạn.

1. Điện trở nhiệt là gì? Khái niệm và Ký hiệu chuẩn hóa

Trong kỹ thuật điện tử và công nghiệp, điện trở nhiệt là gì? Hiểu một cách đơn giản nhất, đây là một loại linh kiện bán dẫn mà giá trị điện trở của nó thay đổi rõ rệt và có thể dự đoán được theo sự thay đổi của nhiệt độ.

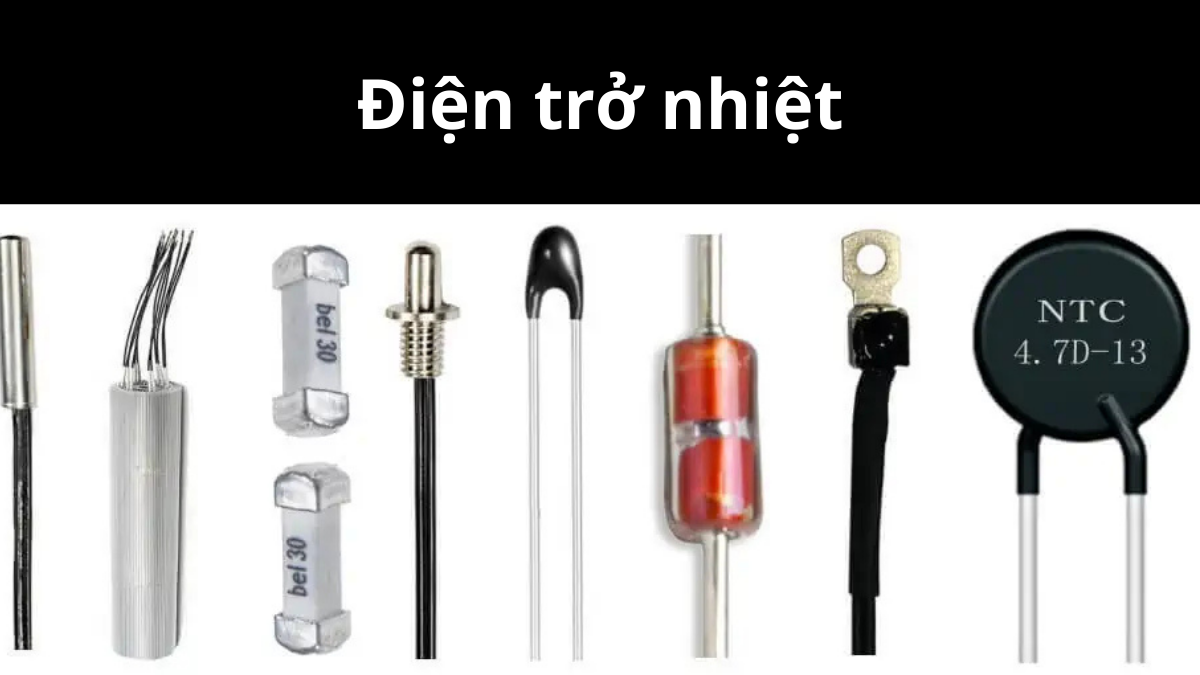

Điện trở nhiệt là gì

Định nghĩa điện trở nhiệt (Thermistor) dưới góc nhìn vật lý học

Khác với điện trở thông thường có giá trị cố định, nhiệt điện trở (Thermistor - viết tắt của Thermal Resistor) được chế tạo từ các hỗn hợp oxit kim loại như mangan, niken, coban... Sự thay đổi điện trở của chúng cực kỳ nhạy bén, cho phép chúng ta sử dụng làm cảm biến điện trở để đo lường hoặc điều khiển nhiệt độ một cách chính xác.

Ký hiệu điện trở nhiệt trong sơ đồ mạch điện

Để nhận diện linh kiện này trên bản vẽ kỹ thuật, bạn cần chú ý các ký hiệu sau:

• Tiêu chuẩn IEC (Châu Âu): Thường là hình chữ nhật với một đường chéo có gạch ngang ở đầu.
• Tiêu chuẩn ANSI (Mỹ): Thường là hình răng cưa nằm trong vòng tròn hoặc có ký hiệu "t°" bên cạnh để biểu thị sự phụ thuộc vào nhiệt độ.

Đơn vị đo và các thông số cơ bản

• Đơn vị: Ohm (Omega).
• Hệ số B: Thông số biểu thị độ nhạy của điện trở đối với nhiệt độ.
• Dải nhiệt độ: Thông thường từ -55°C đến +300°C, tùy thuộc vào vật liệu cấu tạo.

2. Phân loại các loại điện trở nhiệt phổ biến nhất hiện nay

Tùy vào phản ứng của điện trở khi nhiệt độ tăng, chúng ta chia các loại điện trở nhiệt thành hai dòng chính:

Điện trở nhiệt NTC (Negative Temperature Coefficient)

Điện trở ntc có hệ số nhiệt điện trở âm. Điều này có nghĩa là khi nhiệt độ tăng thì giá trị điện trở sẽ giảm xuống.

Nhờ đặc tính này, điện trở nhiệt ntc cực kỳ hữu ích trong việc giới hạn dòng điện khởi động (Inrush Current) và làm cảm biến đo nhiệt độ trong các thiết bị điện tử dân dụng.

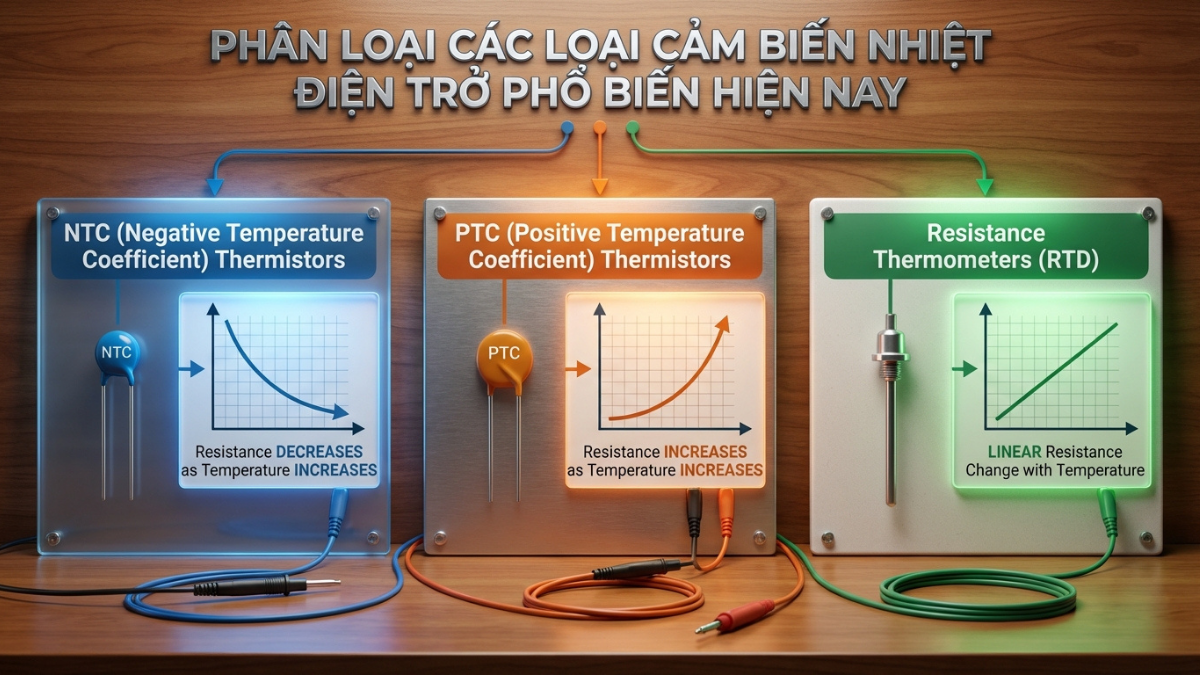

Phân loại các loại điện trở nhiệt

Điện trở nhiệt PTC (Positive Temperature Coefficient)

Ngược lại với NTC, điện trở nhiệt ptc có hệ số dương. Khi nhiệt độ tăng, giá trị điện trở cũng tăng theo.

PTC thường được ứng dụng làm thiết bị tự bảo vệ quá dòng (cầu chì tự hồi phục) hoặc trong các bộ gia nhiệt tự điều chỉnh nhiệt độ, đảm bảo an toàn tuyệt đối cho hệ thống.

Nhiệt kế điện trở (RTD) và sự khác biệt

Nhiều người thường nhầm lẫn giữa Thermistor và nhiệt kế điện trở (RTD như Pt100). Dưới đây là bảng so sánh nhanh để bạn dễ dàng lựa chọn:

3. Nguyên lý hoạt động và Công thức tính toán chuyên sâu

Việc tính toán chính xác công suất tỏa nhiệt trên điện trở là yếu tố then chốt để thiết kế hệ thống gia nhiệt hiệu quả.

Mối quan hệ giữa nhiệt độ và điện trở

Mối quan hệ này không tuyến tính và thường được mô tả qua phương trình Steinhart-Hart:

1/T = A + B ln(R) + C(ln(R))³

Trong đó T là nhiệt độ tuyệt đối (Kelvin) và R là điện trở tại nhiệt độ đó.

Công thức tính nhiệt lượng tỏa ra trên điện trở

Theo định luật Joule-Lenz, nhiệt lượng tỏa ra trên điện trở được tính bằng:

Q = I² x R x t

Trong đó:

• Q: Nhiệt lượng (Joule).
• I: Cường độ dòng điện (Ampere).
• R: Điện trở (\Omega).
• t: Thời gian (giây).

Ví dụ thực tế: Một thanh điện trở gia nhiệt có điện trở 10\Omega, chạy dòng điện 20A trong 1 giờ để làm nóng bể hóa chất 1000 lít tại kho của VIETCHEM. Nhiệt lượng tỏa ra sẽ là:

Q = 20² x 10 x 3600 = 14,400,000 {J} = 14.4 { MJ}

Công suất tỏa nhiệt trên điện trở

Công suất được tính bằng: P = I² x R hoặc P = {U²}/{R}.

Việc kiểm soát trở nhiệt giúp tối ưu hóa hiệu suất năng lượng, tránh lãng phí điện năng trong sản xuất công nghiệp.

4. Cấu tạo của thanh điện trở gia nhiệt công nghiệp

Trong môi trường hóa chất khắc nghiệt, một thanh điện trở nhiệt cần có cấu tạo bền bỉ:

• Dây điện trở nhiệt: Thường làm từ hợp kim Niken-Crom (NiCr) có khả năng chịu nhiệt cực cao.
• Vật liệu cách điện: Bột Magie Oxit (MgO) nén chặt để dẫn nhiệt tốt nhưng cách điện an toàn.
• Lớp vỏ bảo vệ: Thép không gỉ (SUS304, SUS316) hoặc đặc biệt là bọc Teflon để chống ăn mòn hóa chất axit/kiềm.
• Cảm biến điện trở tích hợp: Giúp giám sát nhiệt độ trực tiếp tại lõi, ngăn ngừa cháy nổ.

5. Ứng dụng của điện trở nhiệt trong đời sống và sản xuất

Nhờ tính linh hoạt, ứng dụng của điện trở nhiệt có mặt ở khắp mọi nơi:

• Điện gia dụng: Kiểm soát nhiệt độ trong nồi cơm điện, cảm biến trong máy giặt và điều hòa không khí.
• Công nghiệp hóa chất: Đây là thế mạnh của VIETCHEM. Chúng tôi sử dụng thanh điện trở gia nhiệt để duy trì nhiệt độ ổn định cho các lò phản ứng và bồn chứa hóa chất lỏng, giúp các phản ứng hóa học diễn ra đúng quy trình.
• Y tế: Có trong các thiết bị đo thân nhiệt điện tử chính xác cao.

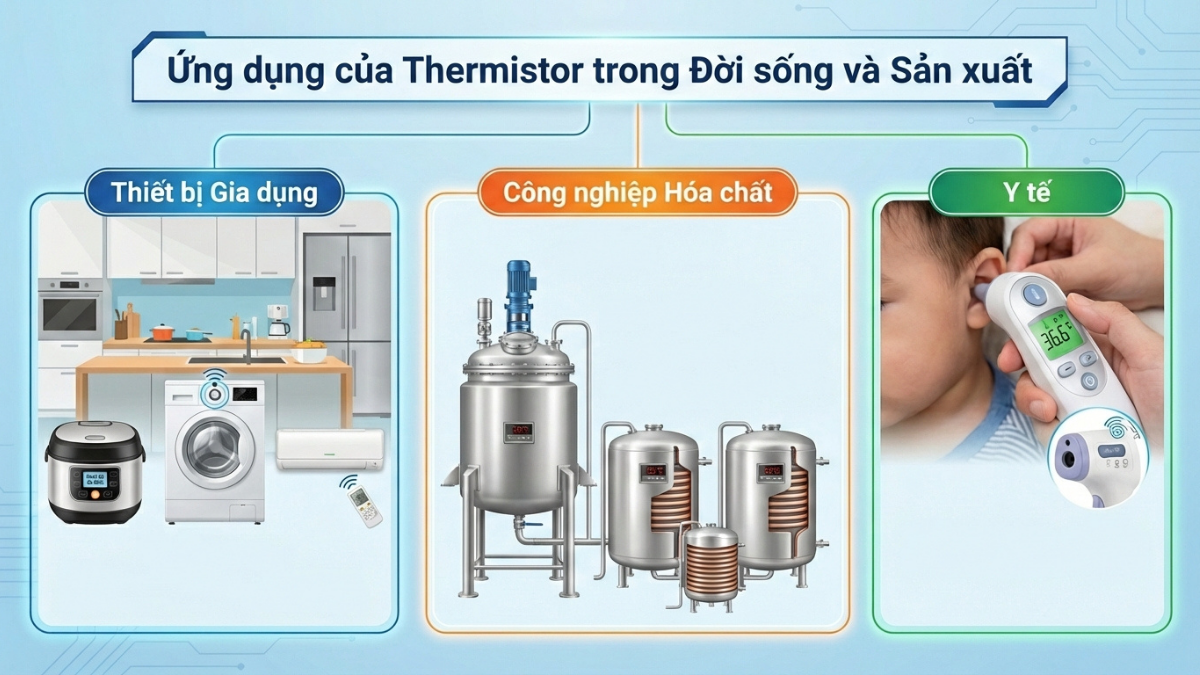

Ứng dụng của điện trở nhiệt

6. Hướng dẫn kỹ thuật: Cách đấu điện trở nhiệt 3 pha an toàn

Đối với các hệ thống thanh nhiệt điện trở công suất lớn, việc đấu nối đúng kỹ thuật là bắt buộc.

Sơ đồ đấu nối hình sao (Y) và tam giác (Δ)

• Đấu hình sao (Star): Dùng khi điện áp định mức của mỗi thanh điện trở gia nhiệt thấp hơn điện áp dây của nguồn.
• Đấu hình tam giác (Delta): Giúp tối ưu hóa công suất tỏa nhiệt lớn nhất cho hệ thống.

Lưu ý an toàn

Khi thực hiện cách đấu điện trở nhiệt 3 pha, cần đảm bảo hệ thống tiếp địa tốt. Trong môi trường hóa chất, các đầu đấu nối phải được bọc kín bằng hộp bảo vệ chống ăn mòn để tránh rò rỉ điện.

7. Tại sao nên chọn giải pháp gia nhiệt và thiết bị tại VIETCHEM?

Với hơn 20 năm kinh nghiệm, VIETCHEM –  không chỉ cung cấp hóa chất mà còn là đơn vị hàng đầu tư vấn giải pháp gia nhiệt toàn diện:

• Chuyên môn sâu: Hiểu rõ sự tương tác giữa nhiệt độ và hóa chất.
• Chất lượng quốc tế: Sản phẩm đầy đủ chứng chỉ SDS, GHS, đảm bảo an toàn vận hành.
• Hỗ trợ kỹ thuật: Đội ngũ kỹ sư sẵn sàng tư vấn cách lắp đặt và bảo trì hệ thống cảm biến điện trở 24/7.

8. Các câu hỏi thường gặp (FAQ)

Trở nhiệt là gì và nó khác điện trở thường ở điểm nào?

Điện trở thường có giá trị cố định và ít thay đổi theo nhiệt độ. Trong khi đó, trở nhiệt (Thermistor) được thiết kế đặc biệt để thay đổi trị số điện trở mạnh mẽ khi nhiệt độ thay đổi, dùng cho mục đích đo lường và bảo vệ.

Hệ số nhiệt điện trở âm có ý nghĩa gì trong thực tế?

Nó có nghĩa là khi thiết bị nóng lên, điện trở giảm xuống. Điều này được ứng dụng để làm "mềm" dòng điện khi vừa bật thiết bị, tránh tình trạng sốc điện gây cháy nổ mạch.

Nên dùng điện trở NTC hay PTC cho hệ thống sấy khô?

Thông thường, hệ thống sấy khô ưu tiên dùng điện trở nhiệt ptc vì khả năng tự giới hạn nhiệt độ, giúp hệ thống không bị quá nhiệt ngay cả khi bộ điều khiển gặp sự cố.
